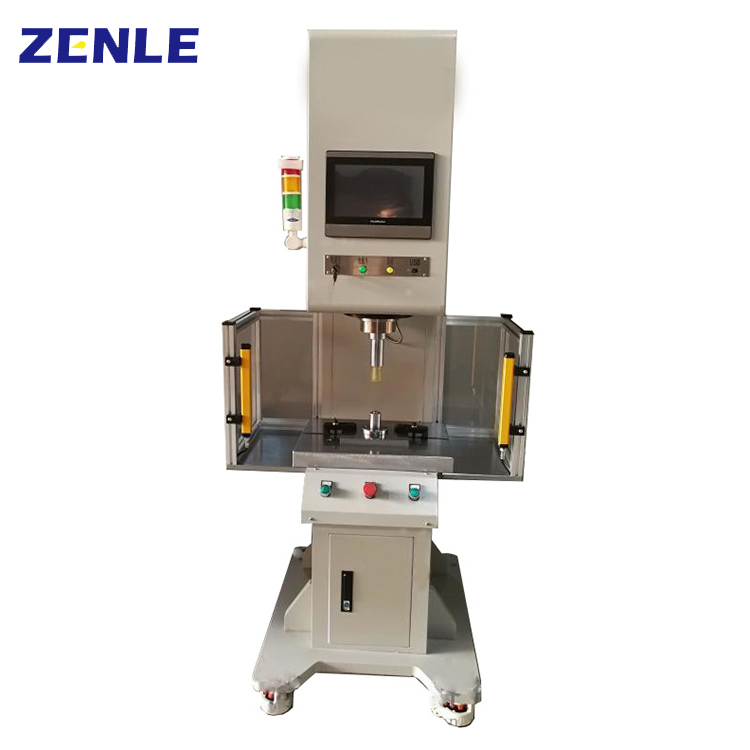

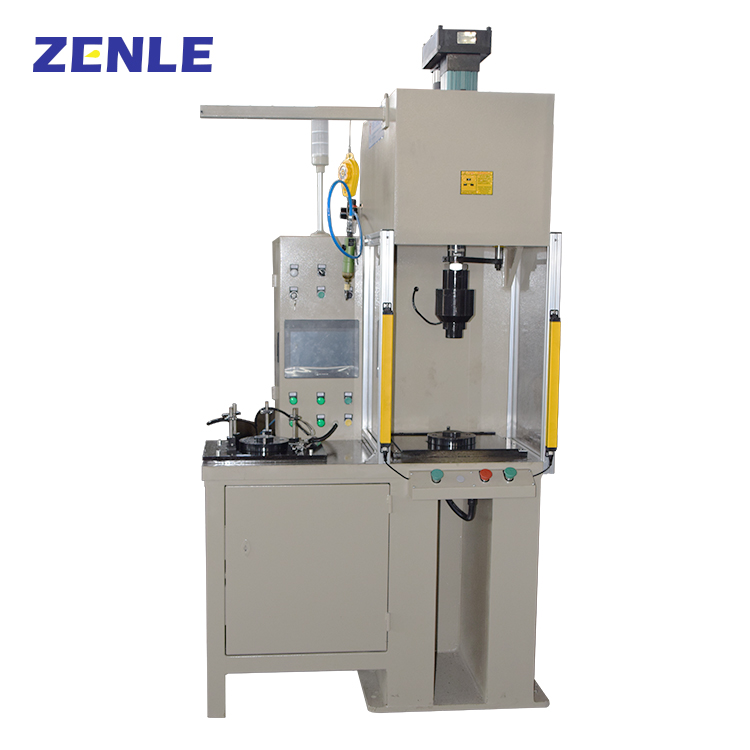

機床結構

       該機床主要用由床身、伺服系統、電器系統、工作臺等部分組成。床身由鋼板焊接而成，呈“[”型結構，電氣版塊置于機身內部，整機一體化，操作部分主要尤按鈕盒以及觸摸屏懸臂組成，所有走線均與機身一體，僅需外接電源進線。
       電器采用集中控制，有點動、自動兩種操作方式。操作更實用、簡單。


機床用途


       YSF系列單柱電缸壓機主要用于軸類零件和軸套類零件的精密壓裝。同時能完成壓制過程的監控。便于工件壓裝的數據統計，實現生產數據管控。適用于機床、內燃機、輕紡機械、起重機械、軸類、軸承等行業使用。


試車須知

       1、機床正確安裝后，檢查設備噸位是否安全，牢靠。
       2、打開機床后方門板，連接三相四線380V動力線。
       3、檢查伺服驅動器顯示模式是否正確，如顯示報警請聯系廠家解決問題。
       4、設備不可長時間處于加壓狀態，否則設備會進入報警狀態。

主要技術規格

序號	參數	臺式大小	立式大小
1	電缸壓力	3T	3T
2	行程	250mm	500mm
3	設備尺寸	W450  S750  H1400	w550  S1000  H2800
4	臺面可用尺寸	400*450mm	430*550mm
5	臺面距地面高度	250mm	850mm
6	開口高度	510mm	800mm
7	下行速度	100mm/sec	100mm/sec
8	工進速度	15-30mm/sec	15-30mm/sec
8	回程速度	95mm/sec	95mm/sec
9	電機功率	3kw	3kw
10	工作節拍	5-8sec	5-8sec
